2023-11-15

世椿智能引领行业风向,推动汽车激光雷达点胶检测技术突破

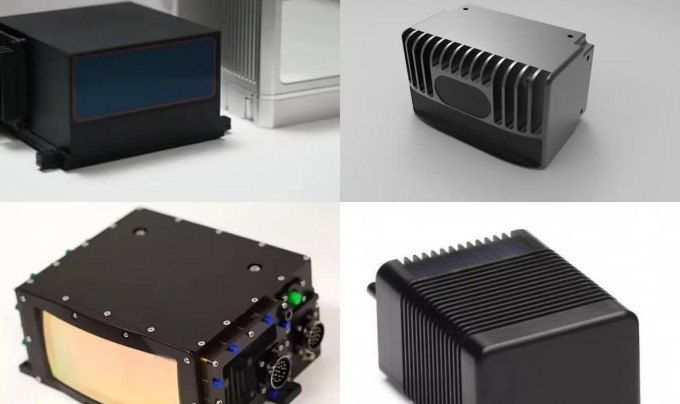

图片来源于网络,如有侵权请告知删除



近年来,电动汽车已经成为了汽车产业发展的趋势,相关产业链备受关注,其中被视为智能驾驶汽车“眼睛”的激光雷达热度持续攀升,市场需求巨大。







2022年以来,深圳市世椿智能装备股份有限公司(简称世椿智能)持续为某汽车激光雷达头部企业提供了50余台自动点胶检测一体机设备,助力客户实现了智能制造的协同数字化、工艺数字化、制造数字化以及生产管理数字化的重大转变。通过高度自动化与数字化的生产设备建设,帮助客户在实现大批量生产的同时,带来更高的产品一致性与可靠性,提高生产效率,降低生产成本。该产线生产的激光雷达产品将批量用于国内第一梯队新能源汽车主机厂。



激光雷达,汽车智能化中的黄金赛道



随着智能驾驶技术日益成熟,消费者对智能汽车的需求愈发强烈。激光雷达作为智能汽车的核心部件,主要负责探测和识别物体,及时提供物体定位和构建信息,为智能汽车提供视野。在此背景下,市场对激光雷达的需求越来越高。预计2025年中国乘用车激光雷达市场空间突破20亿美元;全球乘用车激光雷达市场空间有望达到60亿美元左右。



可以肯定的是,科技进步能够带动技术创新。随着汽车安全驾驶技术的不断发展,激光雷达已经成为了现代汽车驾驶当中非常重要的组成部分,将会带来材料及制造工艺的革新,为点胶设备供应商带来更多新的发展机遇。



汽车激光雷达点胶检测智能生产线作为该汽车激光雷达头部企业的核心产品线之一,在更高的信息化、集成化、生产效率、安全性及智能化等方面,有着急迫的智造升级需求,通过智能化、数字化手段完成汽车激光雷达点胶检测工艺的全新升级已成为必然趋势。



该汽车激光雷达头部企业对于汽车激光雷达有着严格的生产工艺和质量要求,一方面是严苛的质量控制标准,要求供应商有较高的设备自动化水平和数字化生产能力;另一方面是严谨的测试验证机制,该汽车激光雷达头部企业客户对汽车激光雷达等关键零部件要求更全面严苛的测试验证,要求供应商注重产品的持续稳定性和可持续改进。







给量产智能汽车装上“激光眼”,车规级激光雷达迎来产业发展拐点!经过长期的技术耕耘和积累,世椿智能不断探索新技术、新领域的研发创新,配合该汽车激光雷达头部企业,推出了适用于汽车激光雷达的双工位自动点胶+检测一体机创新型智能制造解决方案,实现两种工艺同时运行,具产能效率高、配置丰富、扩展性强、应用广泛等突出性优势,并成功应用于10家以上头部车载企业,满足车载行业点胶检测的技术和功能要求。



感恩客户信赖全力开启激光雷达智造新篇章



2020年底,世椿智能接到该汽车激光雷达头部企业其客户来我司测试的需求,主要验证点胶精度、胶条尺寸是否满足其要求,产品拐角处的尺寸、搭接处的尺寸需要放宽至多少……由销售经理、项目经理、方案经理组成的项目团队,及时深入了解该汽车激光雷达头部企业及其客户的需求和难点,精准把握他们的预期目标,高效串联公司内部各版块职能,并提供最佳的技术方案;



2021年底,经过前期的多次产品打样、测试和验证,世椿智能最终被评审为终端指定认可设备厂商,并与该汽车激光雷达头部企业签订合同,正式展开合作;



20223月以来,世椿智能持续按时保质保量完成汽车激光雷达点胶检测项目的生产交付,自动点胶检测一体机设备正式投入使用,在实现大批量生产的同时,带来更高的产品一致性与可靠性……



项目实施期间,从立项到量产,项目团队迎难而上,与公司各部门、客户及相关方通力合作,积极主动克服多重困难及不确定因素,如:在保证胶条精度的情况下,软件如何突破,实现设备五轴联动?新款激光雷达产品,非平面形状并有60°的坡度,如何精确把握胶条尺寸,并实现斜坡路径作业?如何实现双工位点胶+检测工艺,合力实现产能跨越?经过持续的探索研究和总结分析,世椿智能最终解决难题并实现了项目的完满交付。



在办公室、车间、项目建设现场,世椿人以昂扬的状态、奔跑的姿态、拼抢的常态,抓工期、抢进度、赶订单,梳理及协调解决设备制造、入场、安装、调试、安全评审、试运行、验收中各种问题,力保项目建成投产,产能快速提升,为客户生产任务的完成提供坚强保障。



客户技术负责人表示:“作为本项目点胶+检测设备的供应商,世椿智能在整个项目的进展中起到了关键作用,同时也为整个项目的顺利进行和按时完工投产做出了积极的贡献,“世椿速度”令人印象深刻。项目自启动以来,世椿智能以优质的产品工艺、专业的技术支持、高质量的过程服务,赢得了我们公司的认可和一致好评。我们对这次合作感到非常满意,并期待未来继续与世椿智能保持紧密的合作关系,共同推动汽车激光雷达智造发展。”



在大环境与产业风向变幻莫测的当前,世椿智能作为车载行业的参与者与推动者,心怀感恩于每位客户的选择信任,必将持续践行“为客户创造更大价值而持续创新”的使命。如同汽车激光雷达点胶检测一体机的研发制造过程,世椿人坚信:不仅要制造好产品,更需要锻造好精气神;爬坡的不只是产能,更是信念。







自动点胶检测一体机,为智能汽车“激光眼”加持

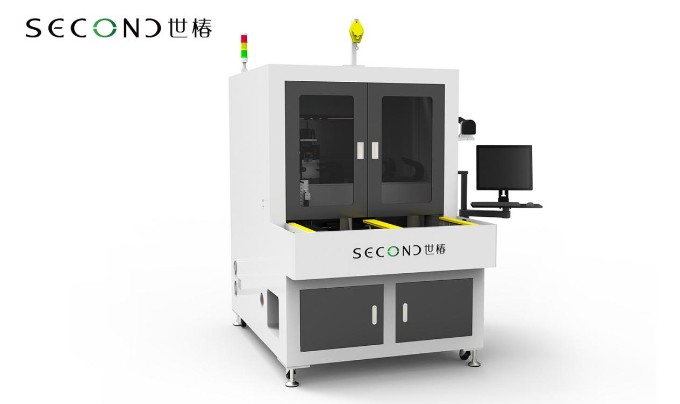

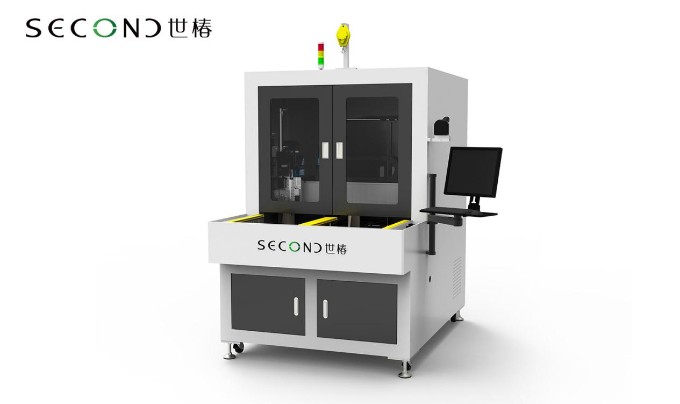

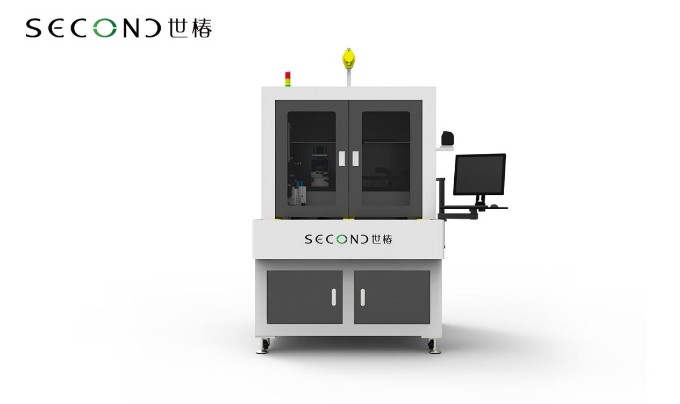

世椿智能,为该客户提供新型自动点胶检测一体机设备,并对其生产线原旧型设备进行改造。自动点胶检测一体机,由模组平台、3D线扫相机检测组件、点胶组件、对针模块以及控制系统等组成,应用于汽车激光雷达点密封胶及检测。点胶胶条精度可达±0.1mm,搭载5加仑压盘泵比传统300毫升胶水更节约成本,可检测各种颜色的胶水,高效满足客户的大规模量产需求,为智能汽车“激光眼”加持。

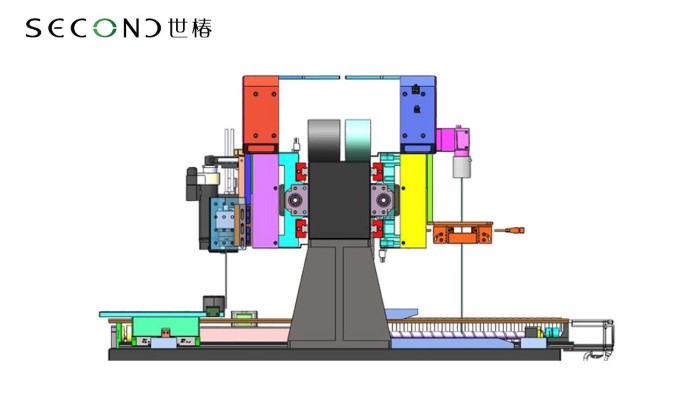

模组平台具有如下技术特点:一是整机焊接机架,满足机台在长时间、超高速运行下的稳定性;二是龙门式定梁设计,结构对称,质量分布合理,稳定性强,使整机刚性强,动态特性佳,满足高速、高精度的运行要求;三是双工位设计的同时,CCD定位与点胶同步进行,极大的提高了制程的效率;四是可扩展搭配外部机械手上下料,实现上下段线体系统的无人化和自动化运行。

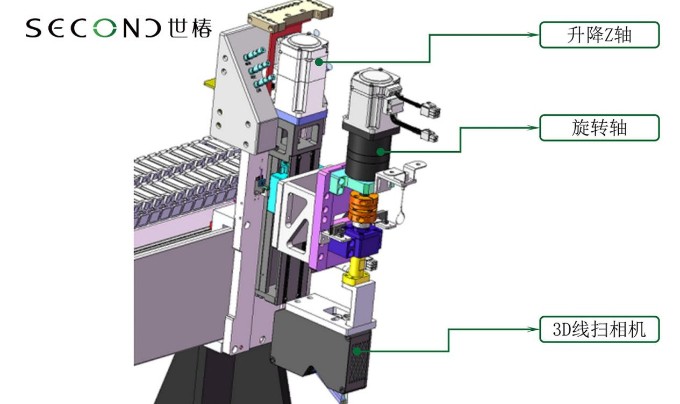

3D线扫相机检测组件具有如下技术特点:一是配备3D扫描检测仪,实现高精度的智能扫描识别;二是配备四面三色条形光源,实现对不同色彩下的背景和不同颜色的胶路的多样化打光方式,满足点胶产品的多样性检测需求;三是搭配业界领先的世椿智能自主知识产权的专业软件,对点胶轨迹的胶宽、胶高、断胶等实现智能化检测四是对点胶后的产品进行视觉检测,通过对点胶区域的轮廓与面积的识别,可检测不良缺陷,并记录检测结果,实现数据可追溯化。

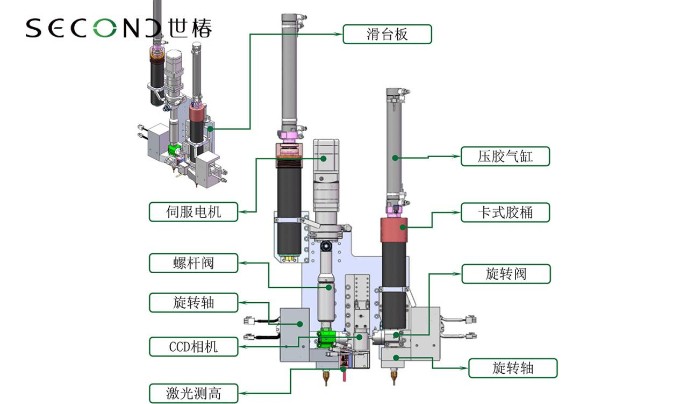

点胶组件具有如下技术特点:一是设备集成两套点胶组件,通过气缸驱动切换,模块主要由两套300cc气缸供胶系统、螺杆阀、两套旋转点胶头、气缸滑台组件、CCD相机、激光测高模块、和离子风清洁模块等组成;二是供胶系统1由气缸压胶+300cc卡式胶桶组成,搭配世椿精密控制器,可精确调节供胶压力,保证供胶稳定,具备缺胶报警功能,供胶系统2由气缸压胶+旋转点胶头组成,搭配世椿精密控制器使用;三是采用螺杆阀计量,出胶量精准,可连续出胶;四是旋转点胶头由步进电机驱动,可使针头旋转,用于特殊角度点胶,同时模块集成陶瓷旋转阀,用于快速切断胶路,改善胶水拉丝;五是配备CCD视觉相机,用于产品定位,识别产品角度,引导设备点胶,同时用于点胶状况检测;六是配备激光测高功能,检测产品是否有变形、翘边等情况并自动补偿高度,保证涂覆效果;七是离子风用于清除产品表面灰尘、油污等,活化产品表面,提高表面粘接能力。



对针模块具备自动对针功能,更换针头后,可自动检测新针头与原始针头的相对误差,并实现程序自动补偿功能。控制系统通过显示屏可以直观观察到点胶信息,通过键盘控制点胶位置,完成自主编程。



伴随着新能源汽车的发展,智能驾驶技术也在快速迭代,市场前景广阔,车载激光雷达作为智能驾驶的核心硬件之一拥有广阔应用前景。现在其应用还受制于高昂的成本,但是随着技术成熟带来的成本有效降低,其市场会进一步打开,世椿智能将持续聚焦行业前沿产品与技术,继续深度挖掘行业潜在机会,探寻车载激光雷达产业链价值洼地,推动智能驾驶技术应用落地,推动中国智能汽车行业迈入发展新阶段!
